Montaż bramy garażowej segmentowej krok po kroku

Brama garażowa segmentowa potrafi zaskoczyć nawet doświadczonego wykonawcę, jeśli pominąć przygotowanie. Źle zmierzony otwór albo krzywa podłoga wysypie cały plan montażu, a wtedy godziny pracy idą na marne. Ten przewodnik to esencja praktyki z dziesiątek realizacji w różnych typach zabudowy od nowego domu jednorodzinnego po garaż podziemny w bloku.

• Jak prawidłowo zmierzyć otwór pod bramę segmentową
• Montaż bramy garażowej segmentowej krok po kroku
• Najczęstsze błędy przy montażu bramy segmentowej
• Różnice w montażu bram Hormann, Wiśniowski i Krispol
• Regulacja sprężyn i podłączenie napędu bramy
• Checklista odbioru montażu
• Bezpieczeństwo pracy przy montażu
• Dobór napędu do bramy segmentowej

Jak prawidłowo zmierzyć otwór pod bramę segmentową

Pomiar to fundament, na którym opiera się cały montaż bramy garażowej segmentowej. Bez dokładnych wymiarów nawet najlepszy zespół nie zmontuje konstrukcji, która będzie pracować cicho i szczelnie przez lata. Warto zarezerwować na tę czynność co najmniej czterdzieści minut i potraktować ją tak samo poważnie jak sam montaż.

Najpierw mierzysz trzy wymiary podstawowe: szerokość otworu w świetle, wysokość od poziomu posadzki do nadproża oraz głębokość wnęki, czyli tak zwany podsufitowy dystans roboczy. Ten ostatni parametr decyduje o tym, czy brama z prowadnicami standardowymi w ogóle się zmieści. Przyjmuje się minimum 3200 mm głębokości dla bram o wysokości do 2125 mm, ale każdy producent podaje w katalogu wartość graniczną bezpiecznie jest dodać do niej 50-80 mm zapasu.

Równie istotne są węgarki, czyli odległość od wewnętrznej krawędzi otworu do ściany bocznej garażu. Prowadnice pionowe potrzebują minimum 100 mm po każdej stronie, a przy napędzie z bocznym silnikiem nawet 160 mm. Zbyt wąski węgarek to klasyczna przyczyna sytuacji, w której brama wisi, ale prowadnica opiera się o tynk wtedy tarcie zjada uszczelkę w ciągu dwóch sezonów.

Kolejny krok to kontrola poziomu posadzki, który w praktyce rzadko kiedy jest naprawdę równy. Użyj lasera krzyżowego, a nie poziomnicy w bramie o szerokości pięciu metrów różnica dwóch milimetrów na metrze daje na końcach 10 mm, co już wymaga korekty ustawienia pierwszego panelu. Nadproże sprawdzasz łącznie z planowaną wysokością sufitu podwieszanego, jeśli taki jest w projekcie.

Zaplanuj też prace wykończeniowe zanim wezwiesz montera. Tynk na ścianach bocznych zabiera typowo 10-15 mm z węgarka, wylewka w garażu podnosi zero czyli obniża efektywną wysokość otworu. Wielu inwestorów orientuje się o tym fakcie za późno, gdy prowadnice już czekają na ścianie.

Lista wymiarów do zapisania

• Szerokość otworu w świetle (w milimetrach, w trzech punktach: dół, środek, góra).
• Wysokość od posadzki gotowej do nadproża (prowadząc miarkę przy każdej krawędzi).
• Węgarek lewy i prawy (minimum w najwęższym miejscu).
• Nadproże odległość od górnej krawędzi otworu do sufitu.
• Głębokość garażu w osi otworu, co najmniej do 3500 mm.
• Poziom posadzki pomiar laserem w siatce co 500 mm.

Te sześć liczb, sfotografowane i wysłane do dostawcy, pozwalają dobrać bramę bezbłędnie. Bez nich każdy kolejny etap to loteria.

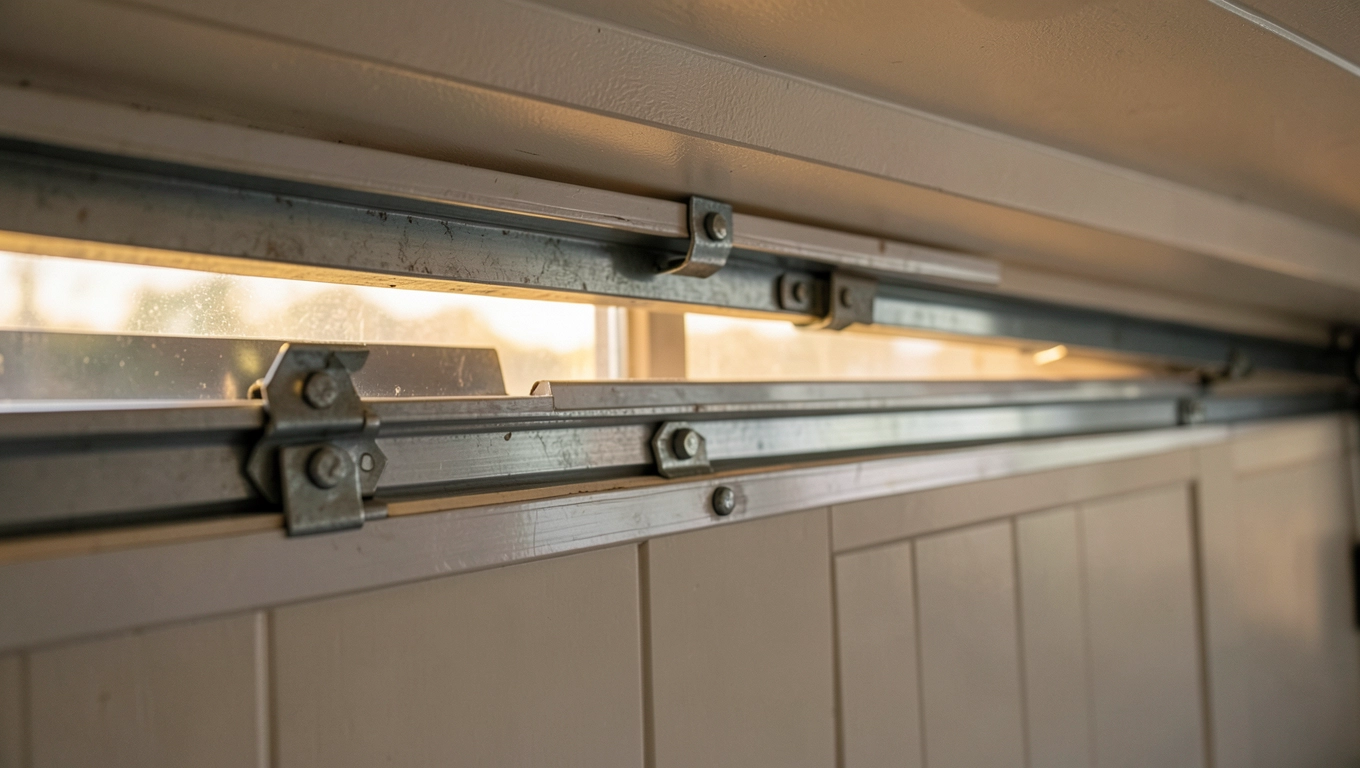

Montaż bramy garażowej segmentowej krok po kroku

Sam montaż dzieli się na siedem etapów, z których każdy ma swój optymalny czas i wymaga innego zestawu narzędzi. Rozplanowanie logistyczne oszczędza zwykle dwie godziny w porównaniu z pracą „na żywioł".

Etap pierwszy rozpakowanie i weryfikacja (30 minut). Rozetnij opakowanie nożem tak, by nie uszkodzić paneli lakierowanych. Ułóż elementy w kolejności montażu, sprawdź z listem przewozowym, czy liczba paneli, rolek, zawiasów i uszczelek zgadza się z dokumentacją. Brakująca jedna rolka to przestój na cały dzień tę informację lepiej mieć przed przystąpieniem do pracy.

Etap drugi montaż prowadnic pionowych (45 minut). Prowadnice mocujesz do ściany przez konsolę stalową lub kątownik. Kluczowe jest zachowanie pionu w dwóch płaszczyznach, bo każde odchylenie przenosi się na pracę rolek i powoduje wibracje. Konsolę ustawiasz najpierw na dolnych kołkach, potem regulujesz pion laserem i dopiero wówczas dokręcasz do końca.

Etap trzeci montaż wału ze sprężynami (60 minut). To etap najbardziej niebezpieczny, dlatego wymaga osobnego potraktowania. Sprężyny skrętne magazynują energię, która przy niekontrolowanym zwolnieniu potrafi wyrwać uchwyt z dłoni. Pracujesz w rękawicach, okularach i z pomocnikiem, który asekuruje wał od drugiej strony.

Etap czwarty prowadnice poziome i belka dystansowa (40 minut). Belka łączy obie prowadnice pionowe pod sufitem i usztywnia cały stelaż. Dopiero po jej zamocowaniu prowadnice poziome zyskują punkt odniesienia, bez którego łatwo o przekoszenie.

Etap piąty panele płaszcza (90 minut). Panele wchodzą od dołu, każdy w uszczelkę poprzedniego. Przykręcasz zawiasy boczne, zakładasz rolki, wprowadzasz panel w prowadnice. Kluczowa zasada: nie dokręcaj rolek na sztywno przed finalną regulacją luz 2-3 mm pozwala potem ustawić bramę idealnie.

Etap szósty regulacja rolek i zawiasów (30 minut). Każda rolka ma śrubę regulacyjną. Kręcisz nią tak, by panel przylegał do uszczelki dolnej bez nadmiernego docisku, a luz przy zawiasach bocznych pozwalał na swobodny ruch. Dobrze wyregulowana brama opuszcza się pod własnym ciężarem i zatrzymuje w połowie, gdy ją puścisz.

Etap siódmy podłączenie napędu (75 minut). Napęd mocujesz do sufitu nad wałem, łańcuch lub pasek napinasz zgodnie z instrukcją producenta. Podłączasz fotokomórki, lampę sygnalizacyjną, wyłącznik kluczykowy. Programujesz kursy krańcowe pełne otwarcie i pełne zamknięcie oraz siłę ciągu.

Schemat czasowy montażu

Najczęstsze błędy przy montażu bramy segmentowej

Każdy błąd montażowy ma swoje konkretne konsekwencje i moment, w którym można go jeszcze naprawić bez demontażu. Zebrane doświadczenia z wielu realizacji pozwalają uszeregować je od najczęstszych do tych rzadkich, ale kosztownych.

Na pierwszym miejscu plasuje się krzywa podłoga, którą bagatelizuje się na etapie pomiaru. Gdy posadzka opada w kierunku środka garażu o więcej niż 5 mm na metrze, pierwszy panel nie dochodzi do uszczelki dolnej i powstaje szczelina wentylacyjna. Latem ciągnie nią zimne powietrze, zimą wilgoć skrapla się na panelach wewnętrznych.

Drugi klasyk to zbyt ciasne dokręcenie rolek. Montera kusi, by „dociągnąć na sztywno", bo brama wtedy nie spada. Problem pojawia się po miesiącu, gdy uszczelka boczna zaczyna się ścierać od tarcia, a rolki wydają charakterystyczny pisk przy każdym ruchu. Prawidłowy luz 2-3 mm daje bramie prawo do naturalnej pracy w zawiasach.

Trzeci błąd wynika z pośpiechu przy montażu sprężyn. Nierównomierne napięcie dwóch sprężyn na wale powoduje, że jedna strona bramy ciągnie więcej, a linka po stronie słabszej poluzowuje się przy każdym otwarciu. W skrajnych przypadkach linka schodzi z krążka i zaczyna ocierać o obudowę wału.

Tabela błędów montażowych

Ostatni punkt zasługuje na osobną uwagę: fotokomórki zamontowane na wysokości ponad 200 mm nad podłogą nie chronią dziecka leżącego na przejeździe, co jest niezgodne z normą PN-EN 12453. Bezpieczeństwo wymusza konkretną wysokość montażu.

Różnice w montażu bram Hormann, Wiśniowski i Krispol

Instrukcje producentów wyglądają podobnie, ale diabeł tkwi w szczegółach, które w praktyce decydują o czasie montażu i dostępności części zamiennych. Porównanie trzech najpopularniejszych marek na polskim rynku pomaga przewidzieć, z czym zmierzysz się na budowie.

Hormann stosuje system sprężyn z przodu wału i charakterystyczne tuleje z tworzywa, które tłumią drgania. Instrukcja montażu tego producenta zakłada pracę w konsoli napinającej od początku, co skraca etap trzeci o około piętnaście minut. Części zamienne rolki, zawiasy, linki są dostępne w większości hurtowni, choć ceny wyższe o 20-30% niż u polskich producentów.

Wiśniowski używa konstrukcji panelu z uszczelnieniem na całym obwodzie i systemu sprężyn bocznych w wybranych modelach. Montaż prowadnic różni się zastosowaniem innego kątownika mocującego, co wymaga innego zestawu wkrętów. Instrukcja tego producenta jest bardziej rozbudowana graficznie, co ułatwia pracę mniej doświadczonym ekipom.

Krispol wyróżnia się uproszczonym systemem prowadnic, które pozwalają na regulację bez demontażu paneli. To realna oszczędność czasu przy regulacji, ale też pewna specyfika: sprężyny tego producenta mają krótszą żywotność przy intensywnej eksploatacji, więc w bramach z napędem zaleca się kontrolę naciągu co 24 miesiące zamiast standardowych trzech lat.

Tabela porównawcza producentów

Każdy z producentów publikuje instrukcje w formacie PDF na swoich stronach. Warto pobrać je przed montażem, bo różnice w kolejności dokręcania bywają subtelne, a pominięcie jednego punktu skutkuje utratą gwarancji ta standardowo wynosi 24 miesiące na mechanikę i 60 miesięcy na panele.

Regulacja sprężyn i podłączenie napędu bramy

Sprężyny i napęd to dwa elementy, które decydują o komforcie użytkowania bramy garażowej segmentowej z napędem. Ich regulacja wymaga zrozumienia fizyki równowagi sił, nie tylko mechanicznego wykonania instrukcji.

Sprężyny skrętne równoważą masę płaszcza. Prawidłowo napięta sprężyna sprawia, że brama zatrzymuje się w dowolnym punkcie, gdy puścisz ją ręcznie. Jeśli opada sprężyny są za słabo napięte. Jeśli leci do góry za mocno. Naprężenie regulujesz śrubami na wale, kręcąc o ćwierć obrotu i za każdym razem sprawdzając zachowanie bramy.

Napęd dobiera się do wagi płaszcza i powierzchni bramy. Standardowa brama o wymiarach 2500 × 2125 mm z panelami stalowymi waży 110-140 kg i wymaga napędu o sile ciągu 800-1000 N. Lżejsze bramy aluminiowe (70-90 kg) obsłużą napędy 600-800 N, co przekłada się na niższe zużycie energii i cichszą pracę.

Podłączenie napędu zaczynasz od mechaniki zamocowania szyny jezdnej do sufitu nad wałem. Następnie łączysz ramię napędowe z płaszczem i naciągasz łańcuch lub pasek zgodnie z zaleceną siłą, zwykle 15-20 N. Elektronika wymaga zasilania 230 V doprowadzonego do puszki napędu kablem 3 × 1,5 mm².

Programowanie kursów krańcowych odbywa się przyciskiem na obudowie napędu. Brama wykonuje pełen cykl, zapamiętuje punkty otwarcia i zamknięcia, a Ty regulujesz czułość wykrywania przeszkody. Zbyt czuła brama odwraca bieg przy podmuchu wiatru, zbyt mało czuła nie zatrzyma się przed leżącym przedmiotem balans znajdziesz po kilku próbach.

Fotokomórki instalujesz na wysokości 100-150 mm nad podłogą po obu stronach otworu, w odległości nieprzekraczającej 30 mm od krawędzi prowadnicy. Ich oś optyczna musi się pokrywać, co sprawdzasz diodą diagnostyczną w obudowie. Bez tego zabezpieczenia napęd nie spełnia wymagań normy PN-EN 12453 dotyczącej bezpieczeństwa użytkowania.

Kiedy nie montować samodzielnie

Brama garażowa segmentowa o powierzchni powyżej 9 m² lub z przeszkleniami przekraczającymi 30% powierzchni płaszcza wymaga dodatkowej dokumentacji i montażu przez autoryzowaną ekipę. W takich przypadkach samodzielna instalacja oznacza utratę gwarancji oraz potencjalne problemy z ubezpieczycielem w razie szkody.

Checklista odbioru montażu

Odbiór końcowy powinien trwać co najmniej 30 minut i obejmować zarówno pracę mechaniczną, jak i działanie napędu. Poniższa checklista to narzędzie, które pozwala podjąć decyzję o podpisaniu protokołu lub wskazaniu usterek do poprawy.

• Szczelność dolna kartka papieru wsunięta pod uszczelkę nie powinna dać się wyciągnąć bez oporu.
• Szczelność boczna z zamkniętą bramą w garażu nie powinno być widać światła z zewnątrz przy krawędziach.
• Luz rolek panel porusza się w prowadnicy bez zacięć, słychać cichy szelest, nie metaliczny pisk.
• Praca sprężyn brama zatrzymuje się w dowolnym punkcie po puszczeniu ręką.
• Napęd trzy pełne cykle bez szarpnięć, brama zatrzymuje się po napotkaniu przeszkody 50 mm wysokości.
• Fotokomórki przerwanie wiązki w trakcie zamykania powoduje natychmiastowy stop i odwrócenie biegu.
• Lampa sygnalizacyjna miga przy każdym ruchu bramy.
• Awaryjne otwieranie kluczyk lub odblokowanie ramienia działa przy braku zasilania.

Bezpieczeństwo pracy przy montażu

Montaż bramy segmentowej to nie tylko precyzja, ale i realne ryzyko urazu. Każdy etap wymaga świadomego stosowania zasad BHP, które w ferworze pracy łatwo zignorować.

Praca ze sprężynami skrętnymi wymaga rękawic ochronnych i okularów. Energia zgromadzona w sprężynie potrafi wyrwać klucz napinający z dłoni i odrzucić go z siłą wystarczającą do złamania kości. Pomocnik asekurujący wał po drugiej stronie to obowiązkowy element ekipy w pojedynkę nie napinasz sprężyn.

Podnoszenie paneli wymaga pracy w dwie osoby. Pojedynczy panel stalowy o wymiarach 500 × 2125 mm waży 10-14 kg i przy manipulacji na wysokości ponad dwóch metrów stanowi zagrożenie dla kręgosłupa. Używaj podnośnika lub prowadnicy linowej, gdy brama ma więcej niż cztery panele.

Praca elektryczna przy podłączaniu napędu wymaga odłączenia zasilania na rozdzielni. Faza 230 V na odsłoniętych zaciskach to śmiertelne zagrożenie, nawet przy pozornie szybkim podłączeniu. Przewód ochronny PE podłączasz jako pierwszy i odłączasz jako ostatni.

Wentylacja w garażu podczas pracy ma znaczenie, bo opary z pianek montażowych i rozpuszczalników do czyszczenia paneli kumulują się przy podłodze. Otwarte drzwi boczne lub okno to minimum, które ogranicza stężenie substancji szkodliwych w strefie oddychania.

Dobór napędu do bramy segmentowej

Sam napęd to inwestycja od 1200 do 4500 zł, a jego wybór wpływa na komfort użytkowania przez następne piętnaście lat. Warto poświęcić chwilę, by dopasować go do realnych warunków, a nie kupować najtańszy model z półki.

Moc napędu mierzy się w niutonach siły ciągu. Dla bramy o masie 120 kg i powierzchni 5,3 m² wystarcza napęd 800 N, natomiast brama 200 kg o powierzchni 9 m² wymaga już 1200 N. Przewymiarowanie napędu nie szkodzi wręcz przeciwnie, większy zapas mocy oznacza cichszą pracę i mniejsze zużycie przekładni.

Tabela doboru napędu

Napęd z wbudowanym akumulatorem awaryjnym to opcja za dodatkowe 400-700 zł, ale realnie ratuje sytuację przy awarii sieci. W domach jednorodzinnych, gdzie garaż otwiera się codziennie, ta funkcja zwraca się psychologicznie już po pierwszej przerwie w dostawie prądu.

Montaż bramy garażowej segmentowej w standardowym otworze zajmuje ekipie dwóch doświadczonych monterów od pięciu do siedmiu godzin. Połowa sukcesu tkwi w pomiarze otworu, połowa w regulacji sprężyn i rolek te dwa etapy decydują o tym, czy brama będzie pracować cicho przez następne lata, czy zacznie szwankować po pierwszej zimie.

Korzystaj z narzędzi laserowych, nie poziomicy. Sprawdzaj każdy wymiar w dwóch punktach. Nie dokręcaj rolek na sztywno. Nie napinaj sprężyn w pojedynkę. Nie podłączaj napędu pod napięciem. Pięć zasad, które w praktyce eliminują dziewięćdziesiąt procent reklamacji.

Przygotuj otwór zgodnie ze specyfikacją producenta, zamów bramę z uwzględnieniem przyszłych warstw wykończeniowych i zaplanuj przyłącze elektryczne dla napędu jeszcze przed tynkowaniem garażu. Każdy z tych kroków kosztuje grosze na etapie budowy i tysiące po zamieszkaniu.

Źródła i podstawy prawne: PN-EN 12604 (bramy aspekty mechaniczne), PN-EN 12453 (bramy bezpieczeństwo użytkowania napędów), Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. z późn. zm.), katalogi techniczne producentów bram segmentowych dostępne na stronach hormann.pl, wisniowski.pl oraz krispol.pl.
