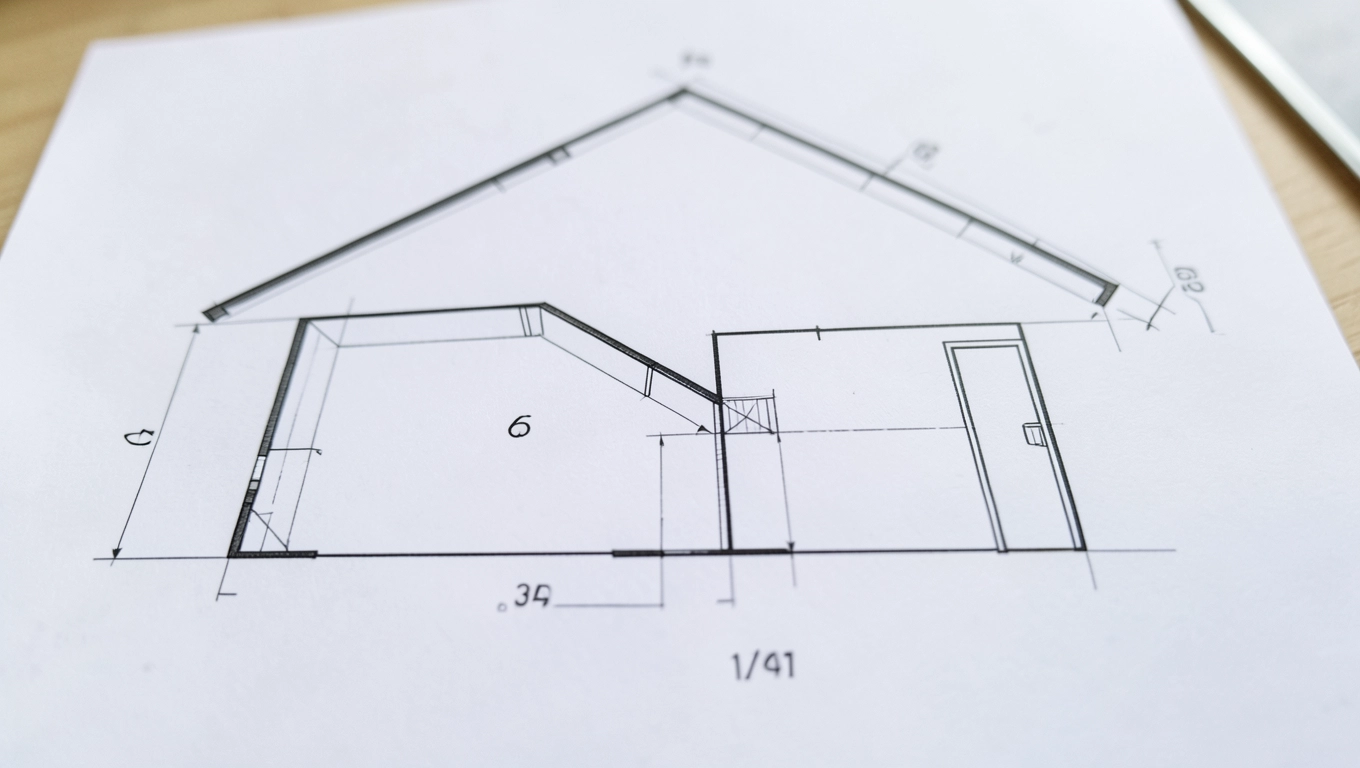

35m² rysunek garażu do zgłoszenia – gotowy plan i wymiary

Stoisz przed kartką czystego papieru, w ręku długopis, a w głowie pytanie co dokładnie musisz narysować, żeby urzędnik nie machnął ręką na twoje zgłoszenie? Większość ludzi w tym momencie wpisuje w Google dokładnie tę frazę i trafia na fora pełne sprzecznych rad. Problem polega na tym, że przepisy są konkretne, aleują je zwykle albo zbyt ogólnie, albo z przesadą tymczasem ty potrzebujesz jednej rzeczy: poprawnego rysunku technicznego, który przejdzie przez biurokratyczne sitko za pierwszym razem.

• Wymiary i układ garażu 35m² na rysunku technicznym
• Niezbędne elementy rysunku do zgłoszenia budowy
• Jak przygotować rysunek 35m² garażu krok po kroku
• Lista dokumentów dołączanych do zgłoszenia garażu
• Najczęstsze błędy przy sporządzaniu rysunku 35m²
• 35m2 rysunek garażu do zgłoszenia Pytania i odpowiedzi

Wymiary i układ garażu 35m² na rysunku technicznym

Gdy mówimy o powierzchni do 35 metrów kwadratowych, myślimy zwykle o prostokącie 5 na 7 metrów lub 6 na 6. To najwygodniejsze proporcje, bo pozwalają zaparkować jedno auto kompaktowe z zapasem miejsca na warsztat lub schowek. Wymiar zewnętrzny przekłada się na powierzchnię użytkową po odjęciu grubości ścian przy standardowej ścianie murowanej 24 cm z każdej strony tracisz nieco ponad pół metra kwadratowego, co dla twojego rysunku oznacza, że wymiary rzutu należy podawać w osiach konstrukcyjnych, a nie w świetle wnętrza. Architekci stosują ten zapis z dwóch powodów: po pierwsze, jest jednoznaczny, po drugie łatwiej sprawdzić zgodność z normą, gdy wiesz dokładnie, gdzie przebiega przewód konstrukcyjny.

Wysokość to parametr, który budzi najwięcej wątpliwości. Przepisy pozwalają na obiekt do 4 metrów wysokości w kalenicy, licząc od poziomu terenu. Dla garażu z płaskim dachem oznacza to, że wysokość ściany bocznej rzadko przekracza 2,5-2,8 metra w sam raz na wjazd większości samochodów osobowych. Na rysunku technicznym musisz pokazać rzut poziomy oraz minimum jeden przekrój, na którym widać wyraźnie wymiar od podłogi do najwyższego punktu konstrukcji. Wysokość mierzy się od gotowego poziomu terenu, co oznacza, że jeśli planujesz wyrównać działkę lub zrobić podbudowę, uwzględnij to już na etapie pomiaru różnica nawet 15 centymetrów potrafi zaważyć o tym, czy projekt mieści się w limicie.

Odległość od granicy działki to zmienna, której nie określasz samodzielnie dyktuje ją miejscowy plan zagospodarowania przestrzennego lub, w jego braku, warunki zabudowy. Dla garażu wolnostojącego minimalny dystans od granicy z sąsiadem wynosi zwykle 4 metry, liczone od zewnętrznej krawędzi ściany. Wyjątkiem jest sytuacja, gdy garaż przylega do granicy ścianą bez otworów okiennych wtedy można zbliżyć się nawet na styk, pod warunkiem że dach odprowadza wodę na twoją stronę. Na rysunku trzeba pokazać nie tylko sam budynek, ale wszystkie odległości od granic działki z wymiarami inaczej urzędnik nie będzie miał punktu odniesienia do weryfikacji.

Przeczytaj również o Garaż murowany 35m2 koszt

Rozkład wnętrza wpływa na funkcjonalność, ale na rysunku do zgłoszenia nie musisz projektować wnętrza z wykończeniem. Wystarczą ściany nośne, ewentualnie słupy, i jedno stanowisko postojowe o szerokości minimum 2,5 metra. Jeśli planujesz dodatkowe wejście boczne, pokaż je na rzucie każdy otwór drzwiowy zmienia klasyfikację przegród i może wpływać na obciążenie wiatrem. Na etapie zgłoszenia liczy się przede wszystkim poprawność geometryczna i zgodność z przepisami, szczegóły wykończenia dopracujesz później.

Garaż blaszany różni się od murowanego pod jednym względem możesz postawić go jako obiekt tymczasowy, ale jeśli chcesz, żeby traktowano go jako budowlę, musisz spełnić te same wymogi formalne. Blaszaki często mają konstrukcję ramową, co oznacza, że na rysunku opiszesz rozmieszczenie słupów nośnych zamiast pełnych ścian. Dla urzędnika to żadna różnica liczy się powierzchnia zabudowy, wysokość i odległości, nie technologia wykonania. Niektórzy inwestorzy próbują zgłosić blaszak jako „wiatę", żeby ominąć formalności, ale to działanie na granicy przepisów decyzja należy do urzędu, nie do ciebie.

Niezbędne elementy rysunku do zgłoszenia budowy

Każdy rysunek do zgłoszenia musi zawierać kilka stałych elementów, które urzędnik sprawdza automatycznie. Na pierwszym miejscu jest tabliczka rysunkowa prawidłowo nazywana „oznaczeniem projektu" zawierająca nazwę obiektu, adres działki, skalę, numer rysunku i datę sporządzenia. Bez niej dokumentacja jest niekompletna, nawet jeśli reszta jest perfekcyjna. Tabliczkę umieszcza się zazwyczaj w prawym dolnym rogu arkusza, bo tam szuka jej architekt prowadzący sprawę. Nazwa obiektu powinna brzmieć „Garaż jednostanowiskowy" lub „Garaż wolnostojący", nigdy „altana" czy „schowek" podpisanie obiektu niezgodnie z przeznaczeniem to pierwszy krok do odmowy.

Zobacz także Budowa garażu powyżej 35m2

Rzut parteru to serce każdego rysunku technicznego. Na tym widoku pokazujesz budynek z góry, w skali 1:50 lub 1:100, z wszystkimi ścianami, otworami drzwiowymi i okiennymi, a także z wymiarami osiowymi. Wymiary osiowe to te prowadzone przez środek ściany są bardziej precyzyjne niż wymiary zewnętrzne, bo eliminują problem różnej grubości warstw izolacji. Na rzucie obowiązkowo nanosi się linię przerywaną oznaczającą obrys terenu pod budynkiem, nazywaną obrysem projektowanym. Wszystkie wymiary podaje się w metrach z dokładnością do dwóch miejsc po przecinku 5,25 na 7,15, nie „około pięciu na siedem".

Przekrój budowlany to widok, który pokazuje wnętrze budynku w pionie. Dla garażu jednopiętrowego robi się zazwyczaj przekrój przez środek długości budynku, który uwidacznia wysokość, kąt nachylenia dachu i sposób posadowienia. Na tym rysunku zaznaczasz poziom zero poziom posadzki parteru od którego mierzy się wszystkie wysokości. Pokazujesz tu również grubość stropu, jeśli jest, wysokość okapu, grzebieni dachu i ewentualnie poziom terenu. Przekrój nie musi być bogato zdobiony, ale musi być czytelny i zgodny z rzutem urzędnik porównuje oba widoki, żeby wyłapać sprzeczności.

Elewacje to widoki budynku z zewnątrz, od strony każdej ściany. Dla garażu będziesz miał zazwyczaj dwie elewacje główne frontową i tylną oraz dwie boczne. Na elewacji pokazujesz wysokość okapu, kalenicy, wymiary otworów i rodzaj pokrycia dachowego, choć ten ostatni element jest opcjonalny dla zgłoszenia prostego garażu. Elewacje nie muszą być kolorowe ani fotorealistyczne zwykła techniczna kreska wystarczy, pod warunkiem że jest czytelna. Warto dodać oznaczenie kierunków świata, bo niektóre przepisy lokalne narzucają wygląd elewacji od strony drogi publicznej.

Warto przeczytać także o Płyta fundamentowa pod garaż 35m2 cena

Plan zagospodarowania działki to element, o którym wiele osób zapomina, a który urzędnicy sprawdzają równie uważnie jak sam rysunek garażu. Na tym planie w skali 1:200 lub 1:500 pokazujesz całą działkę z budynkami istniejącymi i projektowanymi, dojazdami, miejscami postojowymi i zielenią. Garaż nanosi się jako prostokąt z numerem i oznaczeniem funkcji, z wymiarami odległości od granic i od innych obiektów. Jeśli na działce jest studnia, szambo czy zbiornik na deszczówkę, trzeba je również uwzględnić przepisy nakazują zachowanie minimalnych odległości między zbiornikami a garażem ze względu na ochronę wód gruntowych.

Ostatnim, ale równie istotnym elementem jest opis techniczny tekstowa część dokumentacji, która uzupełnia rysunki. W opisie podajesz między innymi powierzchnię zabudowy, kubaturę, wysokość, konstrukcję, materiały i sposób odwodnienia. Opis nie musi być długi, ale musi być precyzyjny każda liczba w tekście powinna być zgodna z rysunkami. Sprzeczność między opisem a rysunkiem to jeden z najczęstszych powodów wezwania do uzupełnienia, dlatego przed złożeniem warto sprawdzić oba dokumenty równolegle.

Jak przygotować rysunek 35m² garażu krok po kroku

Zacznij od zebrania informacji o działce, zanim otworzysz program graficzny. Sprawdź w urzędzie gminy lub miasta miejscowy plan zagospodarowania przestrzennego to dokument, który określa, co możesz zbudować i gdzie. Jeśli plan nie istnieje, potrzebujesz wypisu z rejestru gruntów z wyrysem granic. Na tym etpie warto też zmierzyć dokładnie działkę lub zlecić to geodecie, bo wymiary działki na dokumentach mogą odbiegać od stanu faktycznego, zwłaszcza jeśli wcześniej dokonywano podziałów. Mając te dane, możesz przystąpić do projektowania z świadomością ograniczeń, a nie na ślepo.

Kolejny krok to wybór programu do rysowania. Nie musisz mieć Autocada za tysiące złotych darmowy QCAD lub LibreCAD wystarczy do stworzenia profesjonalnego rysunku technicznego. Ważniejsze od programu jest przestrzeganie zasad wymiarowania i oznaczeń. Linie ciągłe grubne rysują kontury, linie przerywane pokazują elementy niewidoczne, a linie punktowe oznaczają osie. Jeśli nie masz doświadczenia w rysunku technicznym, sięgnij po normę PN-B-01025, która określa zasady sporządzania dokumentacji budowlanej.Norma nie jest obowiązkowa, ale jej stosowanie gwarantuje, że rysunek będzie czytelny dla każdego projektanta i urzędnika.

Rozpocznij od szkicu odręcznego na papierze milimetrowym. Zaznacz oś budynku, nanieś wymiary zewnętrzne, sprawdź, czy odległość od granicy działki jest wystarczająca. Pomyłki na papierze kosztują pięć minut, pomyłki na wydruku kosztują czas i pieniądze. Szkic pozwala też eksperymentować z układem może się okazać, że garaż lepiej wkomponuje się w działkę po obróceniu o 90 stopni, albo że zmiana wymiarów z 5 na 6 metrów rozwiązuje problem z dostępem do bramy. Dopiero gdy szkic jest dopracowany, przenoś go do programu komputerowego.

W programie zacznij od układu warstw każda kategoria elementów powinna mieć osobną warstwę: ściany, wymiary, osie, teksty, aranżacja. Dzięki temu łatwo pokazać lub ukryć wybrane elementy, co jest przydatne przy drukowaniu poszczególnych widoków. Na warstwie głównej narysuj rzut parteru w skali 1:50 ta skala jest standardem dla projektów budowlanych, bo pozwala pokazać szczegóły bez nadmiernego zagęszczenia. Wymiary nanoszone są automatycznie przez funkcję wymiarowania, ale każdy z nich trzeba sprawdzić ręcznie, bo program czasem zaokrągla błędnie.

Po rzutach przejdź do przekrojów i elewacji. Przekrój najłatwiej wykonać, prowadząc linię cięcia przez najbardziej reprezentatywną część budynku zazwyczaj przez bramę garażową i środek długości. Na przekroju pamiętaj o pokazaniu poziomów wysokościowych: terenu, posadzki, nadproża, kalenicy. Elewacje twórz na podstawie rzutu i przekroju, przenosząc wymiary i oznaczenia otworów. Przy elewacjach przydaje się widok z każdej strony z osobna, bo na jednym rysunku trudno zmieścić cztery ściany bez utraty czytelności.

Na końcu złóż wszystkie widoki na jeden arkusz lub rozdziel na kilka, zależnie od złożoności. Dodaj tabliczkę rysunkową, numeruj strony, wydrukuj w formacie A3 lub A4, w zależności od wymagań urzędu. Przed złożeniem poproś kogoś o zewnętrzną korektę trudno wychwycić własne błędy, gdy znasz projekt na pamięć. Sprawdź każdy wymiar dwukrotnie, porównaj rzut z przekrojem, przeczytaj opis techniczny i upewnij się, że żadna liczba nie przeczy pozostałym. Dopiero wtedy dokumentacja jest gotowa do złożenia.

Lista dokumentów dołączanych do zgłoszenia garażu

Zgłoszenie budowy garażu o powierzchni do 35 metrów kwadratowych składa się z kilku ściśle określonych dokumentów. Podstawą jest wypełniony formularz zgłoszenia można go pobrać ze strony urzędu gminy lub z portalu ePUAP. Formularz wymaga podania danych inwestora, adresu działki, określenia rodzaju i zakresu robót oraz terminu rozpoczęcia budowy. Nie wolno używać formularzy archiwalnych każda zmiana przepisów wprowadza nowy wzór, a urzędy odrzucają dokumenty sporządzone na starych drukach. Przed wypełnieniem sprawdź na stronie urzędu, jaka jest aktualnie obowiązująca wersja.

Do formularza obowiązkowo dołączasz rysunki techniczne minimum rzut parteru, przekrój i elewacje. Bez kompletnego rysunku zgłoszenie jest niekompletne, co oznacza wezwanie do uzupełnienia w ciągu 14 dni lub odmowę przyjęcia. Urzędnicy zwracają uwagę na czytelność rysunek musi być wydrukowany w wystarczającej skali, żeby dało się odczytać wymiary bez szkła powiększającego. Format A4 bywa za mały, żeby pokazać wszystkie szczegóły przy skali 1:50, dlatego warto wydrukować na A3 lub złożyćarkusz A4 harmonijką do formatu A3.

Kolejny dokument to opis techniczny, stanowiący uzupełnienie rysunków. W opisie podajesz powierzchnię zabudowy w metrach kwadratowych, kubaturę, wysokość, konstrukcję nośną, materiały ścienne i izolacyjne oraz sposób odwodnienia. Opis nie wymaga specjalnego formatu, ale musi być czytelny i podpisany przez inwestora. Niektórzy urzędy wymagają również oświadczenia o posiadanym prawie do dysponowania nieruchomością na cele budowlane jest to standardowy druk, który można uzyskać w urzędzie lub przygotować samodzielnie na podstawie wzoru dostępnego w internecie.

Jeśli działka jest objęta miejscowym planem zagospodarowania przestrzennego, dołącz jego kopię lub wyciąg z oznaczeniem terenu inwestycji. W praktyce wystarczy wypis z planu dotyczący danej działki, nie cały dokument choć urzędnicy chętnie widzą też uwagę inwestora, że plan został uwzględniony przy projektowaniu. Gdy plan nie istnieje, konieczne jest zaświadczenie z urzędu gminy o braku planu lub wypis z decyzji o warunkach zabudowy, jeśli została wydana. Bez tego dokumentu urzędnik nie ma podstawy do oceny zgodności inwestycji z przepisami.

Ostatnim elementem bywa upoważnienie, jeśli zgłoszenia nie składa inwestor osobiście. Pełnomocnik musi dołączyć pisemne upoważnienie podpisane przez inwestora, własnoręcznie podpisane, lub dokumenty tożsamości w przypadku zgłoszenia przez pełnomocnika elektronicznie. Warto pamiętać, że urzędy akceptują zgłoszenia złożone osobiście, listownie lub elektronicznie przez ePUAP wybór formy zależy od twoich preferencji i dostępności systemu. W przypadku przesyłki listowej zachowaj potwierdzenie nadania, bo data stempla pocztowego jest datą złożenia dokumentacji.

Najczęstsze błędy przy sporządzaniu rysunku 35m²

Absolutnym rekordzistą wśród błędów jest pomyłka w powierzchni. Inwestorzy często podają wymiary wewnętrzne zamiast zewnętrznych, co przy ścianach grubości 24 cm daje różnicę niemal metra kwadratowego. W efekcie powierzchnia zabudowy podana w zgłoszeniu nie zgadza się z rzeczywistym obrysem, a urzędnik wyłapuje rozbieżność przy porównaniu rysunku z opisem. Konsekwencją bywa wezwanie do wyjaśnień, a w skrajnych przypadkach konieczność korekty całej dokumentacji. Żeby tego uniknąć, licz powierzchnię od osi ścian, nie od wewnętrznej krawędzi.

Drugim częstym problemem jest brak wymiarów odległości od granicy lub podanie ich w złej linii pomiarowej. Urzędnicy liczą od zewnętrznej krawędzi ściany, nie od fundamentu ani od środka muru. Jeśli na rysunku masz wymiary od osi, a nie od krawędzi, możesz nieświadomie wskazać nieprawidłową odległość. Rozwiązaniem jest nanoszenie wymiarów zarówno osiowych, jak i krawędziowych pierwsze służą do budowy, drugie do weryfikacji formalnej. Niektórzy projektanci stosują konwencję, w której wymiary osiowe pisze się w nawiasach, a wymiary krawędziowe bez nawiasów.

Niezgodność między rysunkiem a opisem technicznym to błąd, który wydaje się oczywisty, a mimo to pojawia się regularnie. Powodem jest zwykle edycja dokumentacji w kilku etapach najpierw rysunek, potem opis, a na końcu zmiana wymiarów na rysunku bez aktualizacji tekstu. Weryfikacja polega na tym, żeby przeczytać opis i sprawdzić, czy każda liczba odpowiada wartości na rysunku. Najlepiej robić to drukując oba dokumenty obok siebie i przechodząc po kolei przez każdy akapit. Automatyczna aktualizacja w programach CAD bywa zawodna, więc poleganie wyłącznie na niej to ryzyko.

Kolejny błąd to nieczytelne oznaczenia poziomów wysokościowych na przekroju. Wysokość podawana jest w metrach nad poziomem morza lub w metrach względem punktu zero na działce, ale inwestorzy czasem podają tylko wymiar pionowy bez określenia punktu odniesienia. Urzędnik nie może wtedy zweryfikować, czy budynek mieści się w limicie 4 metrów, bo nie wie, skąd mierzyć. Konwencja jest prosta: poziom posadzki parteru oznacza się jako ±0,000, a wszystkie pozostałe wysokości podaje się jako wartości dodatnie lub ujemne względem tego punktu.

Wreszcie, wielu inwestorów pomija informację o sposobie odwodnienia, traktując ją jako szczegół nieważny dla urzędu. Tymczasem brak tych danych w opisie technicznym to brak kompletny urzędnicy interpretują to jako niedbalstwo lub ukrywanie problemu. Wystarczy jedno zdanie określające, czy woda będzie odprowadzana na teren działki, do kanalizacji deszczowej, czy do zbiornika podziemnego. Jeśli na działce jest studnia lub zbiornik, warto wspomnieć o zachowaniu odległości, bo to dodatkowy sygnał dla urzędu, że inwestor zna przepisy i rozumie ich sens.
